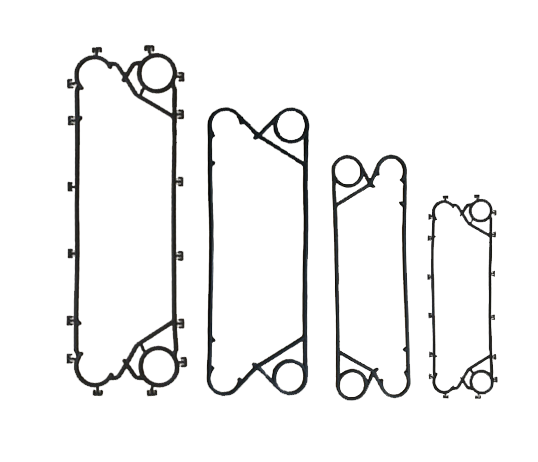

換熱器密封墊安裝要求
1、密封墊片與法蘭密封面應清洗干凈，不得有任何影響連接密封性能的劃痕、斑點等缺陷存在。
2、密封墊片外徑應比法蘭密封面外小，密封墊片內徑應比管道內徑稍大，兩內徑的差一般取密封墊片厚度的2倍，以保證壓緊后，密封墊片內緣不致伸入容器或管道內，以免妨礙容器或管道中流體的流動。
3、密封墊片預緊力不應超過設計規定，以免密封墊片過度壓縮喪失回彈能力。
4、密封墊片壓緊時，使用扭矩扳手。對大型螺栓和高強度螺栓，最好使用液壓上緊器。擰緊力矩應根據給定的密封墊片壓緊通過計算求得，液壓上緊器油壓的大小亦應通過計算確定。
5、安裝密封墊片時，應按順序依次擰緊螺母。但不應擰一次就達到設計值。一般至少應循環2～3次，以便密封墊片應力分布均勻。
6、對易燃、易爆介質的壓力容器和管道，換裝密封墊片時應使用安全工具，以免因工具與法蘭或螺栓相碰，產生火花，導致火災或爆炸事故。
7、管道如有泄漏，必須降壓處理后再更換或調整安裝密封墊片，嚴禁帶壓操作。
|
廠家/Maker |
型號/Model |
|
Alfa 阿法系列
|
M3、M6、M6-D、M6M、M6MC、M10B、M10M、M15B、M15M、M15MC、M20M |
|
M20B、MX25B、 MX25M、M30、TS6、TL6B、TS20、TL10B、TL10P、 |
|
|
TL35B、P16、P26、P36、AK20、JWP26、JWP36、M6MW、M10BW、 MK15BW |
|
|
安培威/斯必克APV/SPX |
H17、N35、N50、J060、J092、J107、J185、B063、A055、A085、Q080 |
|
Q030、Q055、R8G1、A145、TR9L4、TR9L3、TR9L2、TR9L1、SR14GD |
|
|
基伊埃 GEA |
VT04、VT10、VT20、VT40、VT80、VT405、VT2508、N40、FA184、NT50、NT100T、NT100M |
|
NT100X、NT150S、NT150L、NT250S、NT250M、NT250L、NT350S、 NT350M、NT500 |
|
|
傳特 TRANTER |
GC008、GL13、GC16、GX18、GX26、GX42、GX51、GX60、GX64、GX85、GX91、 |
|
GX100、GX140、GX145、GX180、GC16、GC26、GC42、GC51 |
|
|
桑德斯/桑德克斯 Sondex |
S1、S4、S4A、S7A、S8、S8A、S9A、S14、S14A、S17、S19A、S20A、S21A、 |
|
S22A、S31A、S22、SW26、S37、SW40A、S41、S41A、S42、S42A、S62、S43 |
|
|
S47、SN51、S52、S64、S65、S81、S100、S121、SF123、SF160 |
|
|
維卡勃 Vicarb |
V4、V8、VU8、V13、V20、V28、V45、V60 |
|
艾克森 |
AU3、AU5、AU8、AU10L1、AU10L2、AU15L1、AU15L2、AU15M、AU20、AU20M、 |
|
AN5、AN10L1、AN10L2、AN10M、AN15L1、AN15L2、AU25L1、AU25L3 |
|
|
AN20、AN25L1、AN25L2、AN30L1、AN30L2、AN30L3、AN30L4、 |
|
|
AN35L1、AN35L2、AN35L3、AN35L4、AN40L1、AN40L2、AN40L3、AN40L4、 |
|
|
AN45L1、AN45L2、AN45L3、AN45L4、AS6、AS20、AS25、AC190、AC230、AP20、AP25、AP35 |
1、安裝與突平面法蘭相配的密封纏繞墊片時，應注意保證密封件與管道同心，一般采用外加強環與螺栓內側圓周面相接觸來定位，不允許偏心安裝。安裝榫槽面密封面法蘭中的基本型纏繞式墊片時，應注意與槽壁面保持間隙一致。
2、安裝寬度較窄的金屬包覆墊片時，應將一定厚度的鋼板置于墊片外側，再壓緊法蘭，以免金屬墊片內的包覆填料受壓后，把金屬外殼的接口脹開，損壞金屬包覆墊片。
3、當法蘭工作溫度高于200℃，在法蘭密封面和密封墊片間應涂上密封膠，以防止高溫下密封墊片與法蘭密封面燒結，給檢修和更換密封墊片增加麻煩。
4、密封面不平時，可在密封面上涂上密封膠后再安裝密封墊片。密封膠一般由二氧化錳、鉛丹、石墨粉和熬過后亞麻子油(干性油)組成?？筛鶕?jù)密封介質、工作溫度和介質壓力等條件選用相應類型和牌號的液態密封膠。
5、對于安裝八角型金屬環墊片，當金屬環墊和法蘭密封槽加工不太理想時，可通過配研來達到緊密貼合。對于大直徑的金屬環墊片，配研較為困難，為了填補金屬表面微小的凹凸不平，可使用密封膠。
